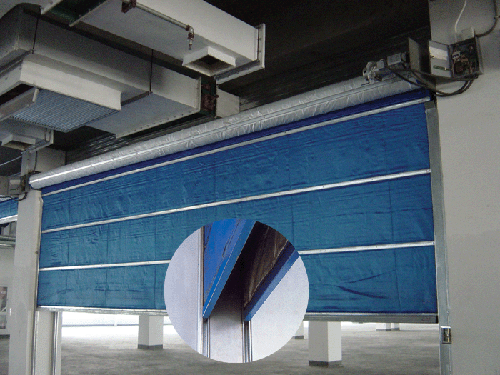

1. 特級無機復合雙軌 防火卷簾門技術要求 1.1無機復合防火卷簾門應符合標準GB14102-2005的要求，并按規定程序批準的圖紙和技術文件制作。
1.2外觀要求
1.2.1簾板、導軌、門楣、卷軸等部件的表面不允許有裂紋、壓坑及較明顯的凹凸、錘痕、毛刺、空洞等缺陷。
1.2.2相對運動件在切割、彎曲、沖鉆等加工處，必須清理毛刺。
1.2.3構件或零部件的組裝、拼接處不允許有錯位。
1.2.4零部件的外露表面，必須做防銹處理，其涂層、鍍層應均勻，不得有斑剝的現象。
1.2.5所有緊固件必須緊牢，不允許有松動現象。
1.3卷簾起閉、運行的平均噪音不應大于下表的規定，見表1。
表1
|
序號 |
卷門機功率W（kW） |
平均噪音（dB） |
備注 |
|
1 |
W≤0.4 |
≤50 |
|
|
2 |
0.4＜W≤1.5 |
≤60 |
|
|
3 |
W＞1.5 |
≤70 |
|
1.4導軌
1.4.1簾板嵌入導軌的深度應符合下表的規定，見表1。
表1
|
序號 |
洞口寬度B（mm） |
每端嵌入最小長度 |
備注 |
|
1 |
B≤3000 |
45 |
|
|
2 |
3000＜B≤5000 |
50 |
|
|
3 |
5000＜B≤9000 |
60 |
|
|
4 |
9000＜B≤12000 |
80 |
|
|
5 |
12000＜B≤18000 |
100 |
|
1.4.2導軌的頂部應成圓弧形，其長度應超過洞口至少75mm。
1.4.3導軌必須有防煙裝置，使用材料應為不燃材料，隔煙裝置與卷簾表面緊密貼合，貼合面不得小于80% 。
1.4.4導軌的滑動面應光滑平直，直線度每米不得大于1.5mm，全長直線度不得超過0.12%，不允許有扭曲、凹凸、毛刺等。
1.4.5夾板厚度≥3.0mm，座板厚度≥3.0mm。
1.5特級無機復合雙軌防火卷簾門耐火極限：≥3h（以背火面溫升作為耐火極限判定條件）。
1.6電機廠家、控制箱、傳動裝置均采用知名大廠生產中檔以上產品，報價單中須注明所選用廠家、品牌名稱。
1.7電控系統與消防中心接口的信號為無源干點信號，應具有下列功能：
a.按鈕控制卷簾的上行下行及停止
b.接收煙感、溫感信號，自動控制單樘卷簾門一、二次下滑落閘
c.接收消防中心控制信號，控制單樘式區域卷簾的一、二次下滑落閘，實現聯動
d.可向消防控制中心反饋門位（上位、中位、下位）信號
e.火警狀態下，卷簾門運行到后按任意鍵控制門體返升到中位
f.控制方式采用電動、手動、煙溫感自動控制，控制系統要求達到煙感報警一次下滑，溫感報警二次下滑延時二次下滑時間120秒。
1.8特級無機復合雙軌防火卷簾門，簾面漏煙量≤0.2m3/（m2·min）。
1.9采用包括背火面溫升作為耐火極限判定條件的防火卷簾，耐火極限不低于3小時，卷簾上部與樓板或梁底之間的空隙鋼板噴防火涂料或防火板密封，耐火極限≧3小時。
1.10卷簾門設置限位開關，使卷簾啟閉至上下限位時，能自動停止，定為誤差應小于20mm。
1.11防火包箱材料為0.8-1.0mm厚鋼板，外表為乳白色靜電噴涂，包箱架應采用L40×40×4的角鋼焊制，表面漆防銹保護。
1.12合用手動速放裝置時，臂力≦50N。
1.13卷簾門必須有型式檢驗報告。卷簾加裝溫控熔斷裝置。加裝斷鏈保護器，加裝機械熔斷式溫感裝置（70℃）。
2.應符合及執行標準
2.1《建筑設計防火規范》GBJ16-2001
2.2《高層建筑設計防火規范》GB50045-2001
2.3無機復合防火卷簾應符合標準GB14102-2005
2.4國家和北京市現行質量評定標準和施工技術驗收規范執行，質量等級為合格，達到消防驗收部門要求，達到總包施工方總體要求。
2.5投標單位投標文件內必須附帶特級無機復合雙軌防火卷簾門，由國家固定滅火系統和耐火構件質量監督檢驗中心出具的檢驗合格的型式檢驗合格報告。
3.材質要求
無機復合簾面凈重5kg/m2，簾面厚1.5mm～2.0mm，簾面夾板厚≧3.0mm，座板厚≧3.0mm.
卷簾門側導軌為厚1.5mm不銹鋼拉絲板，末尾板為包邊不銹鋼拉絲板厚1.0mm。
|
